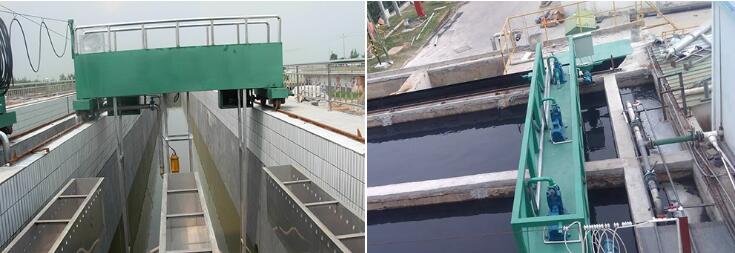

行车式刮泥机

    >产品介绍
    行车式刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向,可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时,刮泥耙落下,这样周而复始的工作。

    >产品特点
    1、沉淀池的周边进、出水槽采用边断面设计,保证了沉淀池周边均匀配水和出流。
    2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;减速机内设有过力扭矩保护装置,运转安全可靠
    3、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;减速机内设有过力扭矩保护装置,运转安全可靠;
    4、当Φ≤40m时,采用单侧吸管,Φ>40m,则采用双侧吸管;
    5、吸泥管以水平穿孔管方式排泥,对池内的异重流不产生无干扰,确保出水的稳定性。
    6、在锥形吸泥管上的吸泥口经独特设计,采用变孔距,由里向外,由小变大,确保全池底面的均衡吸泥、提高吸泥浓度,节省污泥回流动力;
    7、撇渣方式有两种:板式撇渣和管式撇渣;
    8、设备操作简便,可直接就地/远程控制设备的运行;

    >适用范围
    中心传动刮泥机可广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中。其结构合理、效率高、操作维修方便,是一种较理想的污水处理工程配套设施。


    >产品规格

     参数
型号

池宽(m)

池深(m)

行走速度
(m/min)

功率(kw)

池长

HGX3000

    3

3.5-3

0.6-1.2

2.15

用户自定

HGX4000

    4

3.5-4

0.6-1.2

2.75

用户自定

HGX5000

    5

4.5-7

0.6-1.2

3.55

用户自定

HGX6000

    6

4.5-7

0.6-1.2

3.55

用户自定

HGX7000

    7

4.5-7

0.6-1.2

4.55

用户自定

HGX8000

    8

4.5-7

0.6-1.2

4.55

用户自定

HGX9000

    9

4.5-7

0.6-1.2

4.55

用户自定

HGX12000

    12

4.5-7

0.6-1.2

5.55

用户自定



    >工作原理
    刮泥机与行走电机运行中各司其职,互不干涉,刮泥机底部配有水下行走轮结构,从而保证运行中的平稳,两个行走电机采用同步电机,从而保证了两边的行走一致平稳。

    >主要结构
    (1)传动装置安装在行走轮支架处,由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高,扭矩大,运行平稳,噪音低。在减速机出轴链轮中设置有安全剪切销,从而实现机械过载保护功能。电机减速装置具有足够的输出转矩,其额定转矩大于刮板刮泥转矩的1.25倍,并设置刮板与池底上下调节机构,以便控制其刮板与池底的距离,调节范围为0-50mm。
    (2)传动装置安装后不做上下调整,主要靠齐传动齿轮进行传动,要求齿轮咬合间隙紧凑均匀无噪音现象。(3)刮泥机与行走电机在运行中要求无互相妨碍现象,各自运行互不干涉。(4)各润滑部位留有注油孔。
